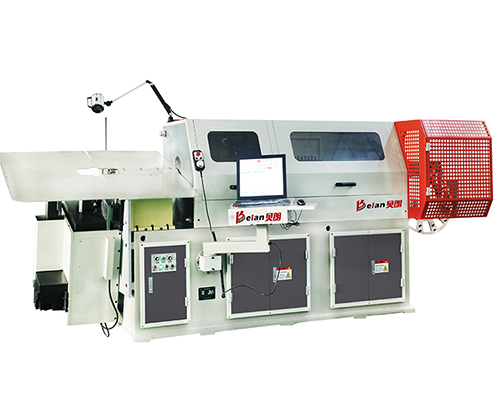

汽车座椅钢丝成型机

产品名称：汽车座椅钢丝成型机 BL-3D-7800 &8.0mm
品牌：东莞市贝朗自动化设备有限公司

型号： BL-3D-7800

加工线经：3.0-8.0mm

汽车座椅钢丝成型机

序号	类型	详细参数
1	设备型号	BL-3D-7800
2	加工线经规格	Φ3-Φ8mm（抗拉强度≤500N）
3	控制轴数	7轴
4	转臂电机功率	3.5KW
5	送线电机功率	4.5KW
6	折角电机功率	4.5KW
7	转芯电机功率	2.7KW
8	升降电机功率	2.7KW
9	切刀电机功率	4.5KW
10	托盘升降电机功率	2.7KW
11	最大送线速度	90米／分钟
12	送线精度	300mm±0.1
13	自动送线架最大承重	1500Kg
14	自动送线架圆盘直径	φ1600mm
15	自动送线架电机功率	2.2KW
16	主机使用电压	三相380V（±20V）
17	主机器重量	4500kg
18	主机器尺寸	4100mm X 2000mm X 1650mm（长度X宽度X高度）
19	自动送线架重量	800Kg
20	自动送线架尺寸	2200mmX2200mmX1750mm（长度X宽度X高度）

配件名称	品牌产地
伺服电机	SANYO
直线滑轨	台湾上银
键盘	罗技
编码器	SANYO
开关电源	台湾明纬
荧光屏	台湾友达
变频器	台湾台达
数控系统	台湾益图
轴承	日本NSK
滚珠丝杆	台湾上银
电脑主板	台湾
减速机	德国纽卡特/台湾品宏
机座材质	A3钢料

1、电源电流及电压1秒种以上波动应保证在±5%以内，设备可以正常运行。

2、自动送料架与主机间隔距离2000mm以上。

3、设备配备有USB接口，可实现数据读取。

4、电脑操作系统可以接入互连网，实现远程控制和操作。生产效率及产量在人机界面有显示，达到规定产量后设备可自动?；?。

5、设备使用后齿轮箱及导轨滑块要定期加润滑油脂，周期60个工作日。

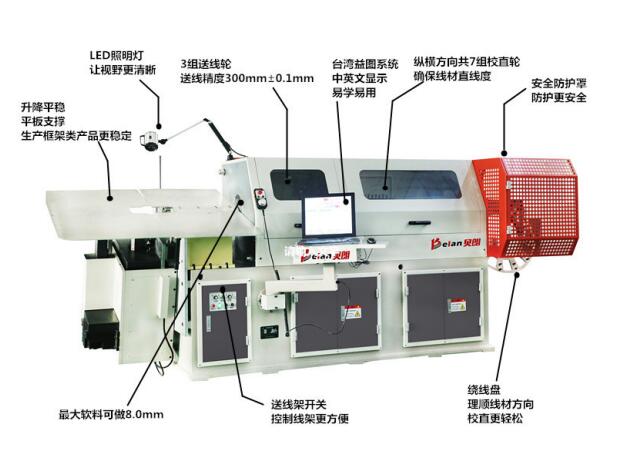

汽车座椅钢丝折弯机机台构成：分送线架，调直机构，送线箱，成型总成，切断装置。

1、送线架：线材的承载与机台保持同步线材输出；

2、调直机构：线材的校直，成型的基??；

3、送线箱：提供伺服驱动力把线材推送到成型区域；

4、成型总成：通过折弯头的折角，配合送线和转臂的工作，把线材折弯成平面或者立体的形状；

5、切断装置：产品成型后，切下来自动滑落，再生产下一件产品。这个就是全自动汽车座椅钢丝折弯机的机台构成。

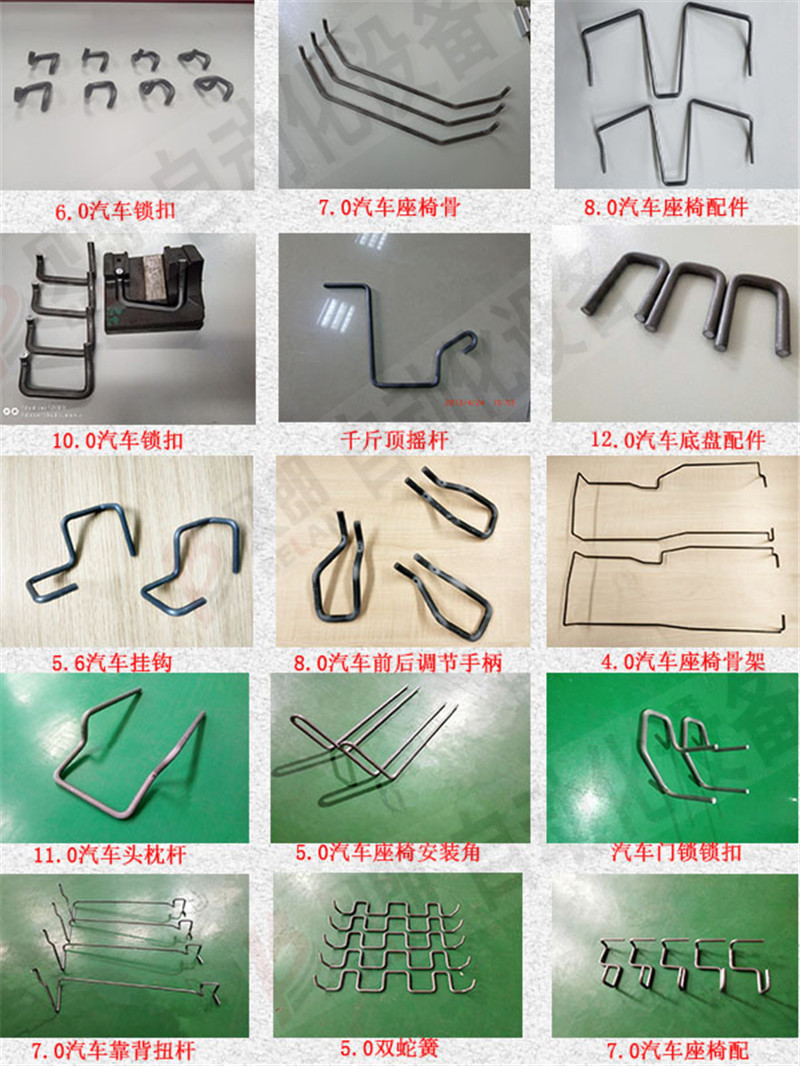

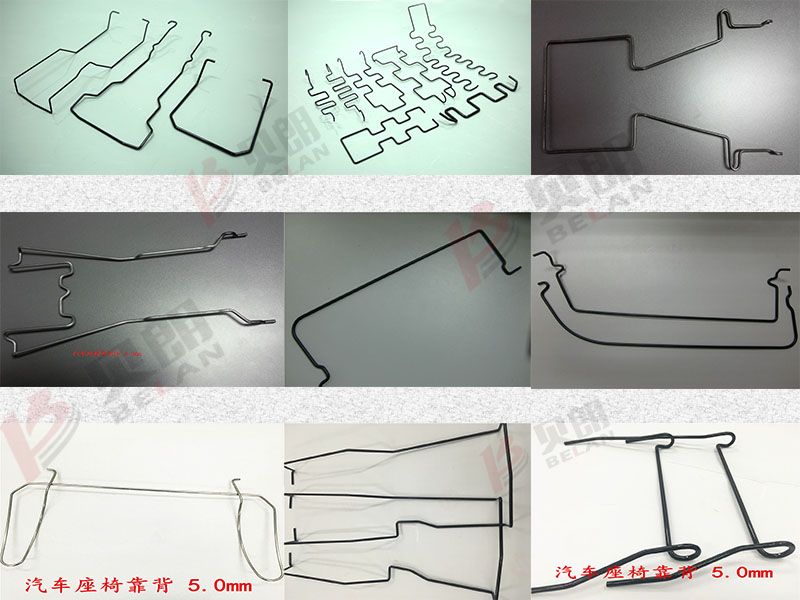

汽车座椅钢丝折弯机BL-3D-7800主要应用于汽车零部件行业，其中包含汽车座椅钢丝、汽车座椅配件成型；宠物笼配件；卫厨五金配件；园林工具配件、电子产品成型、玩具配件成型、电器配件成型、运动器材配件成型、文具配件成型、仪器配件成型、仪表配件成型、发饰配件成型、厨卫挂件配件成型、工艺品成型、超市货架配件成型等所需的各类高精密金属线材成型配件领域。日用五金钢丝铁线折弯图样汽车座椅骨架成型产品汽车钢丝铁线折弯配件图样钢丝折弯图样
