线径种类：铁线、铁丝、不锈钢丝、钢线、金属线材
线经范围：硬料：Φ8.0～φ12.0
软料：Φ8.0～φ16.0
产品特点：适用于生产汽车零部件、汽车门锁拉杆、工艺品金属线、厨具餐具支架、仓储笼、超市货架、手推车等线材成型产品；送线箱采用四组同步送线，并自带精度检测装置，保证送线精度及稳定性。
|
型号 |

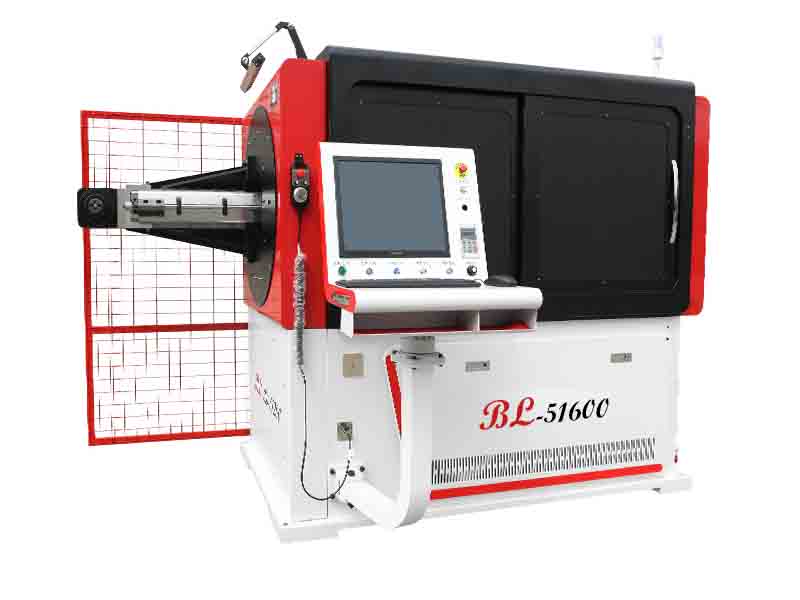

BL-3D-51600 |
||
|
控制轴数 |
5轴 |
||
|
生产线径（mm） |
硬料：8.0～12.0 软料：8.0～16.0 |
||
|
加工行程 |
800mm |
||
|
总功率 |
24.5kw |
||
|
送线电机功率 |
11KW |
||
|
送线精度 |
300mm±0.1mm |
||
|
切刀电机功率 |
2.0KW |
||
|
转臂电机功率 |
5.5KW |
||
|
最大送线速度 |
50米/分钟 |
||
|
升降电机功率 |
1.5KW |
||
|
折角电机功率 |
4.5KW |
||
|
机器重量 |
5800KG |
||
|
折角精度 |
90°±0.2° |
||
|
工作电压 |
三相380V（±20V） |
||
|
机器尺寸(长宽高) |
3800X2200X2000mm |
||
|
自动送线架 |
|||
|
最大承重 |
2000kg |
||
|
圆盘直径 |
Φ2000mm |
||
|
电机功率 |
2.2kw |
||
|
重量 |
1600kg |
||
|
尺寸（长宽高） |
2400*2400*1800mm |
||
主要部件
品牌
产地
伺服电机
SANYO/安川
日本
直线滑轨
上银
台湾
转臂减速机
台城/三凯
台湾/浙江
折角减速机
台城/三凯
台湾/浙江
升降减速机
纽卡特
德国
轴承
NSK/IKO
日本
直线滑轨
上银
台湾
电脑系统
拓普康/亿图
广东/台湾
机座材质
A3钢料
广东
变频器
汇川
深圳
备注：
1.生产线程 8.0-16.0mm为软料，软料抗拉强度≤500N
2.生产线程 8.0-12.0mm为硬料，硬料抗拉强度≤1700N
3.线架与主机之间的间隔距离为3000mm
