线径种类：铁线、铁丝、不锈钢丝、钢线、金属线材
线经范围：硬料：Φ3.0～φ6.0
软料：Φ3.0～φ8.0
产品特点：适用于生产汽车零部件、日用五金、电脑电器、机械五金等线材成型产品，从产品结构上来讲更适合生产框架类的产品，平板支撑更稳定；当无线、断线、缠线时有自动?；杓萍跋呒茏远铀俟δ?，令生产更轻松有效。
|
型号 |

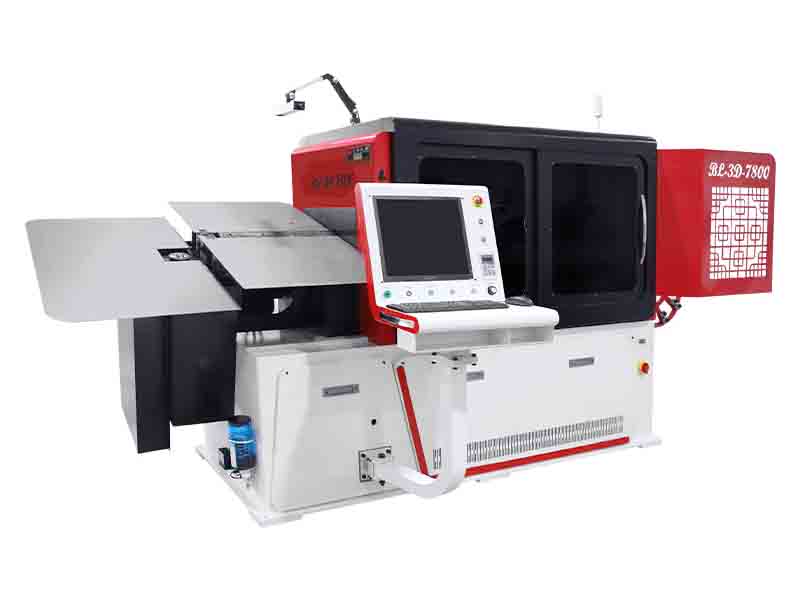

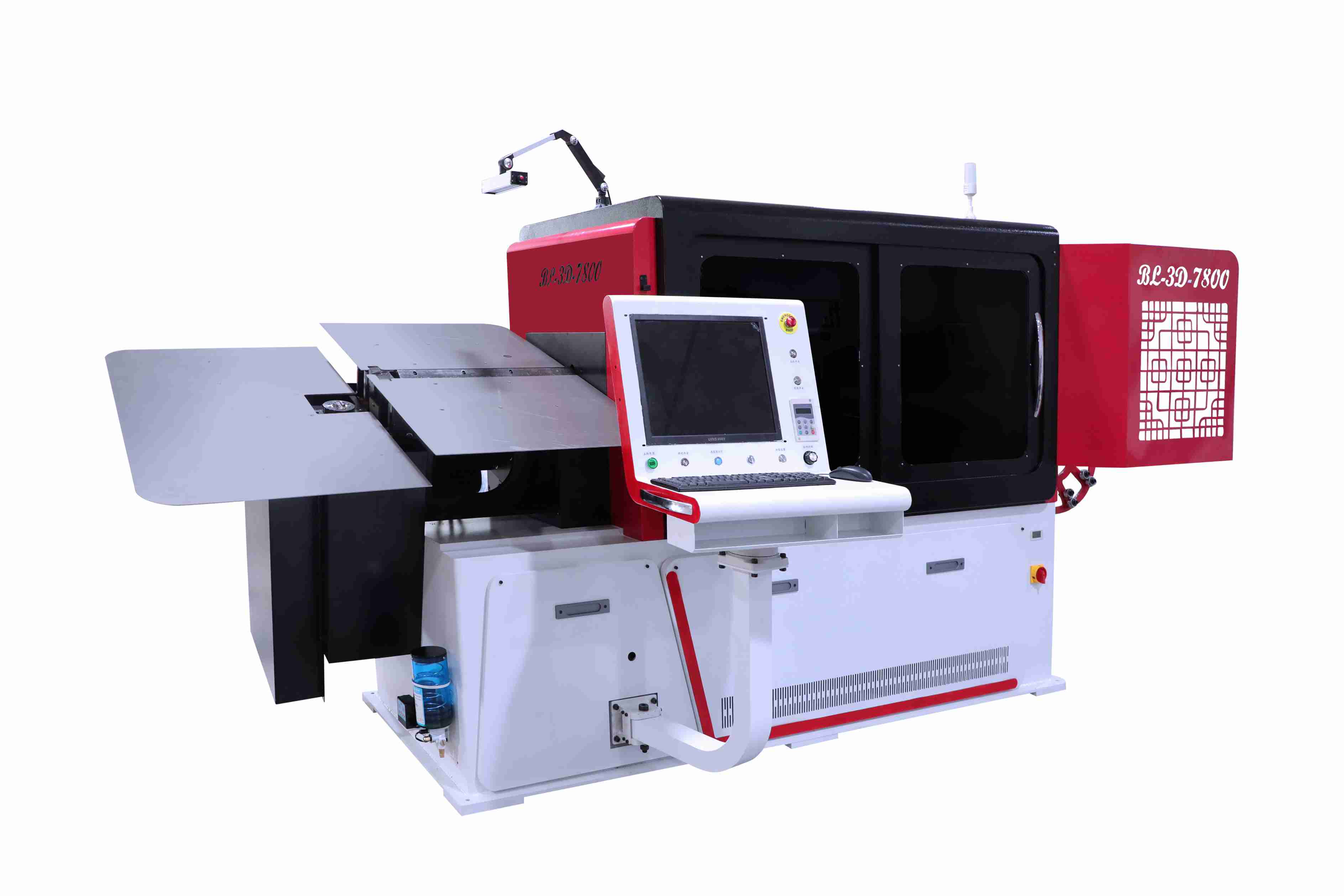

BL-3D-7800 |
||
|
控制轴数 |
7轴 |
||
|
生产线径（mm） |
硬料：3.0～6.0 软料：3.0～8.0 |
||
|
加工行程 |
750mm |
||
|
总功率 |
11.9kw |
||
|
转/送线电机功率 |
2.7KW/2.7KW |
||
|
送线精度 |
300mm±0.1mm |
||
|
切刀电机功率 |
1.0KW |
||
|
折角升降电机功率 |
1.5KW |
||
|
最大送线速度 |
90米/分钟 |
||
|
托板升降电机功率 |
1.0KW |
||
|
内/外折角电机功率 |
1.5KW/1.5KW |
||
|
机器重量 |
2800KG |
||
|
折角精度 |
90°±0.2° |
||
|
工作电压 |
三相380V（±20V） |
||
|
机器尺寸(长宽高) |
4000X1800X1750mm |
||
|
自动送线架 |
|||
|
最大承重 |
1500kg |
||
|
圆盘直径 |
Φ1600mm |
||
|
电机功率 |
2.2kw |
||
|
重量 |
800kg |
||
|
尺寸（长宽高） |
2100*2100*1300mm |
||
1、采用电脑控制系统和进口伺服电机。
2、电脑为中文、英文（可?。┙缑?，易操作，定位准确，所有电机可同步或单独运行。
3、当无线、断线、缠线时有自动?；杓萍跋呒茏远铀俟δ?，令生产更轻松有效。
4、机械具备自动润滑供油设计，保证设备的长时间运。
5、适用于生产：汽车零部件、日用五金、电脑电器、机械五金等线材成型产品，从产品结构上来讲更适合生产
框架类的产品，平板支撑更稳定。
主要部件
品牌
产地
伺服电机
SANYO
日本
直线滑轨
上银
台湾
减速机
台城/三凯
台湾/浙江
轴承
NSK/IKO/FAG
日本/德国
直线滑轨
上银
台湾
电脑系统
拓普康/亿图
广东/台湾
开关电源
明纬
台湾
备注：
1.生产线程 8.0-16.0mm为软料，软料抗拉强度≤500N
2.生产线程 8.0-12.0mm为硬料，硬料抗拉强度≤1700N
3.线架与主机之间的间隔距离为3000mm
