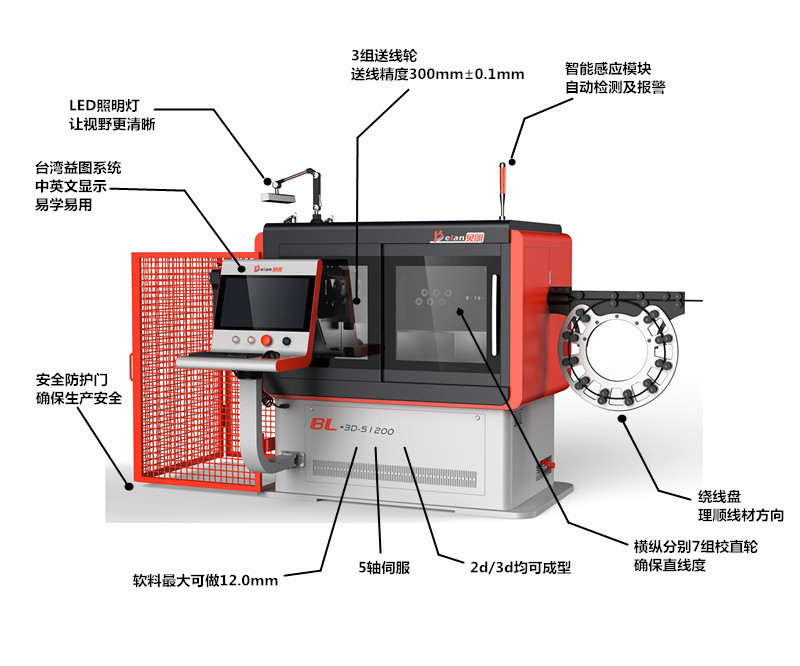

千斤顶手摇杆线材折弯机结构原理：

1、由精密伺服电机驱动送线轮转动，用专业千斤顶手摇杆线材折弯机电脑系统控制各个驱动器执行各步成型，可以根据需要任意修改伺服电机缓升缓降曲线与伺服电机转速，杜绝了机械传动的冲击，保证了实际传送铁线长度与理论计算长度一致；
2、在设计预算时，已经把每MM长度分为10段脉冲，进一步确保了长度精度的设置送线精度可以控制在300±10丝；
3、可调伺服剪剪切，可以保证圆圈切口的整齐性，剪切时间和退刀时间均可以在文本显示器上直接修改；
4、设计有手动慢速送料、慢速退料功能，操作简便、减少材料损耗。

       千斤顶手摇杆线材折弯机BL-3D-5120主要应用于汽车零部件行业，其中包含汽车头枕杆折弯、排气管挂钩折弯，汽车引擎支盖折弯；园林工具配件折弯、超市购物车杆件配件折弯成型，卫厨拉篮配件折弯，电脑显示器支架折弯成型。

配件名称	品牌产地
伺服电机、编码器	SANYO
直线滑轨	台湾上银
开关电源	台湾明纬
荧光屏	台湾友达
变频器	台湾台达
数控系统	拓普康
轴承	日本NSK
减速机	德国?？ㄌ?/span>/台湾品宏
机座材质	A3钢料
键盘	罗技
电脑主板	台湾拓普康
滚珠丝杆	台湾上银

使用进口配件

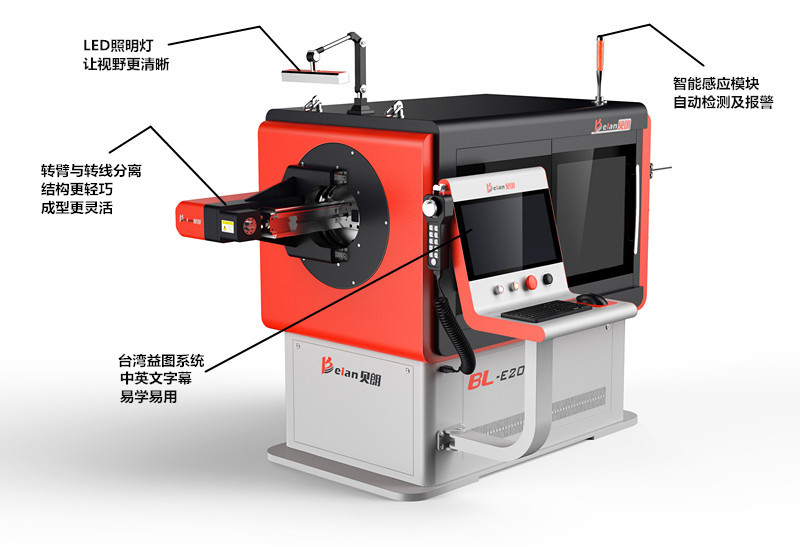

1、千斤顶手摇杆线材折弯机原理上是转头不转线，头部结构轻巧，头转线不转,确保生产运行快速稳定。

2、电脑开机、关机速度快、操作简单方便。电脑界面可以边生产边调速边改程序。

3、配置上采用日本进口高速电机，德国进口减速机，生产速度高于国内同行同类产品25%以上。

4、送线和转臂，既分离又配合，转头时真正实现不转线，可以实现较小外径圆弧和多圆圈产品成型。

5、生产可实现在最慢速折角时角度无任何变化，生产稳定性更好。

6、轴承、齿轮等重要零部件采用台湾进口配件，质保8760小时，设备耐用可靠。

7、精密度高，可以做2.0-14 mm 线径范围内的线材成型产品，误差降到0.1 mm

8. 钢丝对接机的配套使用，让机台的换线操作更方便。

9、可以连入互联网，通过手机或电脑连入WIFI实现远程控制，售后服务更方便。

10、完善的售后服务体系：广东省范围内24小时到达维修，省外48小时到达维修，江浙沪及华南华北均有售后服务点，免费提供技术培训支持！

型号	（Model No.）	BL-3D-51000		BL-3D-51200
轴数	No. of Axis	5轴		5轴
加工线径	input OD of Wire	硬料hard material  Φ3.0～φ8.0mm	软料soft material  Φ4.0～φ10.0mm	硬料hard material  Φ4.0～φ8.0mm	软料soft materialΦφ5.0 ～φ12.0mm
送线轮数	No. of Feeding Round	4组		4组
送线轴伺服电机功率	Power of Wire Feeding Motor	5.5KW		5.5KW
送线轴减速机	Send shaft reducer	1：5		1:10
转臂轴伺服电机功率	Power of Turning Motor	5.5KW		5.5KW
切刀轴伺服电机功率	Power of Wire Cuter Motor	1.0KW		1.0KW
进退轴伺服电机功率	Power of Moving Motor	1.0KW		1.0KW
折角轴伺服电机功率	Power of Angle Control Motor	2.0KW		2.0KW
折角减速机	Angular speed reducer	1：5		1:10
机器重量	Weight of Machine	3800KG		3800KG
输入电源	Input Power	380V/50HZ/3PH		380V/50HZ/3PH
机器尺寸 （长度X宽度X高度）	Size of Machine	3600mm X 1600mm X 2070mm		3600mm X 1600mm X 2070mm



1、电源电流及电压1秒种以上波动应保证在±5%以内，设备可以正常运行。

2、自动送料架与主机间隔距离2000mm以上。

3、设备配备有USB接口，可实现数据读取。

4、电脑操作系统可以接入互连网，实现远程控制和操作。生产效率及产量  在人机界面有显示，达到规定产量后设备可自动?；?。

5、设备使用后齿轮箱及导轨滑块要定期加润滑油脂，周期60个工作日。

1. 正确安装摆放
    机台放置车间后，需要充分的地线接地，生产厂家在运输过程中，有带木板垫底的，需要把木板拿掉，垫上胶垫，这样做的目的是防止线材成型机生产过程中，不会因机台运行产生震晃。
2. 定期加机油和黄油
    加油的位置主要是卷曲、送线箱、和传动齿轮等地方，长期保持线材成型机部分的磨合处有机油的润滑，一般一个星期要检查一次黄油；
3. 保持机台的清洁
    每天下班前，员工需要把线材成型机表面擦拭干净，如果长期不清洁，油污累积，会有电路参数发生改变的可能性，还有灰尘的长期侵蚀，让机台表面老化，影响美观；
4. 正常操作使用
  特别注意尽可能不要生产超出线径范围的产品，以免降低设备的精度?；ㄐ枰胖迷谕ǚ绾透稍锏牡胤?，防止受潮生锈或者损毁电路。能够做到及时用心的机台保养，既可以保持线材成型机的精度和稳定性、延长使用寿命，还可以减少机台的返修率。

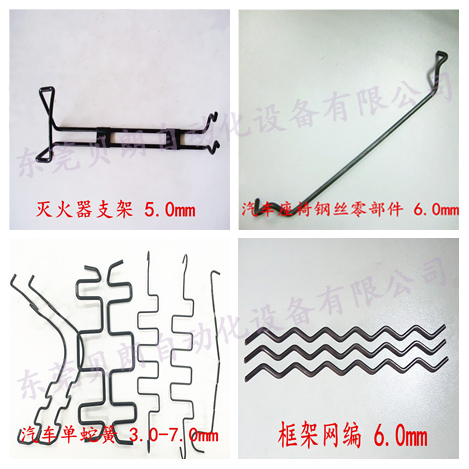

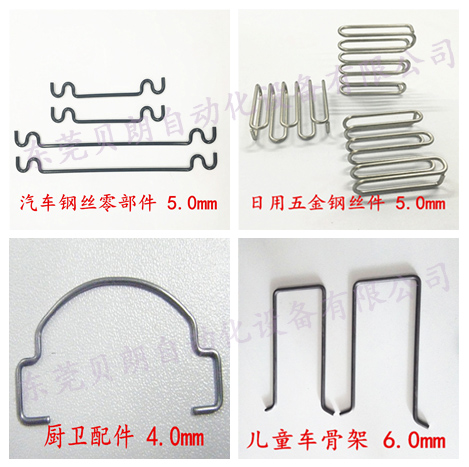

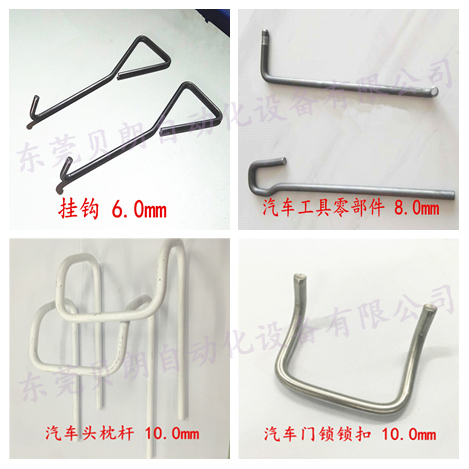

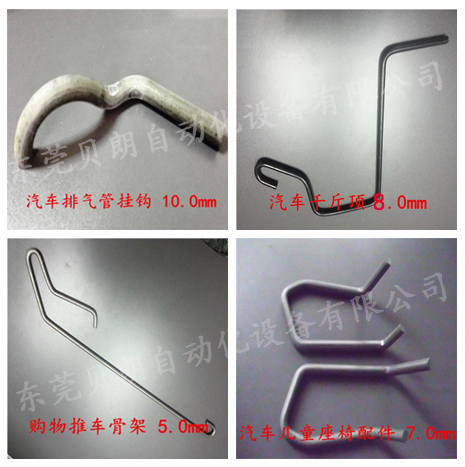

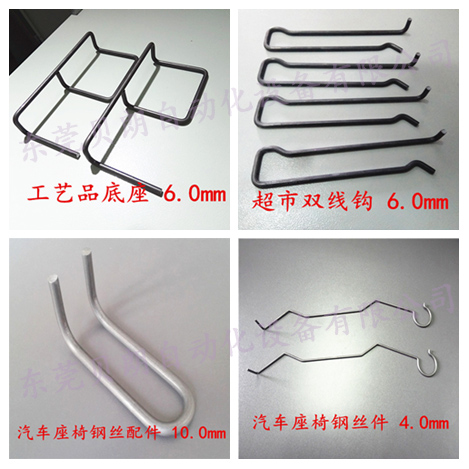

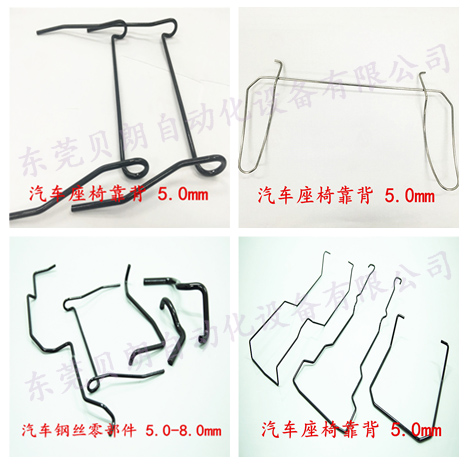

部分成型产品：



厨卫拉篮



厨房挂钩

温馨提示：网站图片展示有限，此款机型还有更多产品图样，详情可咨询客服

如果您有图样，但不知选哪种设备，您可以在线咨询，我们将第一时间给您答复。
