型号 |
（Model No.） |
BL-3D-51200 |
|
|
轴数 |
No. of Axis |
5轴 |
|
|
加工线径 |
input OD of Wire |
硬料hard material Φ4.0～φ8.0mm |
软料soft materialΦφ5.0 ～φ12.0mm |
|
送线轮数 |
No. of Feeding Round |
4组 |
|
|
送线轴伺服电机功率 |
Power of Wire Feeding Motor |
11.0KW |
|
|
送线轴减速机 |
Send shaft reducer |
1:10 |
|
|
转臂轴伺服电机功率 |
Power of Turning Motor |
5.5KW |
|
|
切刀轴伺服电机功率 |
Power of Wire Cuter Motor |
1.0KW |
|
|
进退轴伺服电机功率 |
Power of Moving Motor |
1.0KW |
|
|
折角轴伺服电机功率 |
Power of Angle Control Motor |
2.0KW |
|
|
折角减速机 |
Angular speed reducer |
1:10 |
|
|
机器重量 |
Weight of Machine |
3800KG |
|
|
输入电源 |
Input Power |
380V/50HZ/3PH |
|
|
机器尺寸 （长度X宽度X高度） |
Size of Machine |
3600mm X 1600mm X 2070mm |
|
|
配件名称 |
品牌产地 |
|
伺服电机 |
SANYO |
|
直线滑轨 |
台湾上银 |
|
键盘 |
罗技 |
|
编码器 |
SANYO |
|
开关电源 |
台湾明纬 |
|
荧光屏 |
台湾友达 |
|
变频器 |
台湾台达 |
|
数控系统 |
台湾益图 |
|
轴承 |
日本NSK |
|
滚珠丝杆 |
台湾上银 |
|
电脑主板 |
台湾 |
|
减速机 |
德国纽卡特/台湾品宏 |
|
机座材质 |
A3钢料 |
l 结构轻巧，运行快速，采用欧美成型技术，生产精度高，稳定性好；
l 送线和转臂，既分离又配合，转头时，真正实现不转线，生产更稳定；
l 可以实现推小旋绕比的圆弧和多圆圈，比平板机更方便。
l 轴承、齿轮等重要零部件采用台湾进口配件，设备耐用可靠；采用高速电机，生产速度高于国内同类产品25%以上
l 专业外观设计，颜值越高，责任越大；
l 边生产边调速边改程序，操作方便，开机、关机、最快速、最慢速折角，角度无变化，
l 连入互联网，通过手机实现远程控制，售后服务更方便
l 钢丝对接机工具的使用，让机台的换线操作更方便。

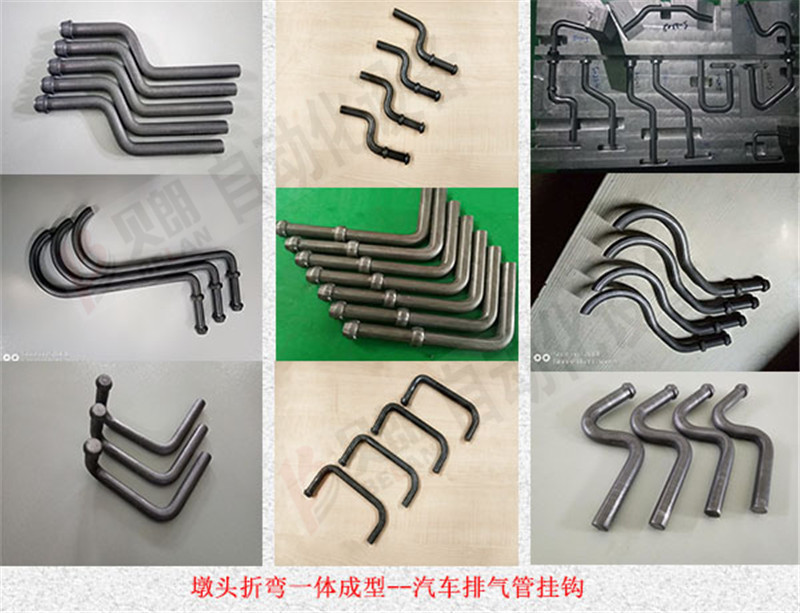

排气管挂钩折弯机采用线材折弯机51200机和墩头机组合，由51200机系统进行控制两台设备运转
具体工序如下：
1、折弯机送线材到墩头机；
2、墩头机进行套头，夹套；
3、折弯机抽回线材；
4、折弯机进行折弯成型；
5、折弯机切断完工。
通过墩头机和线材折弯机协同处理，全自动一次性完成。

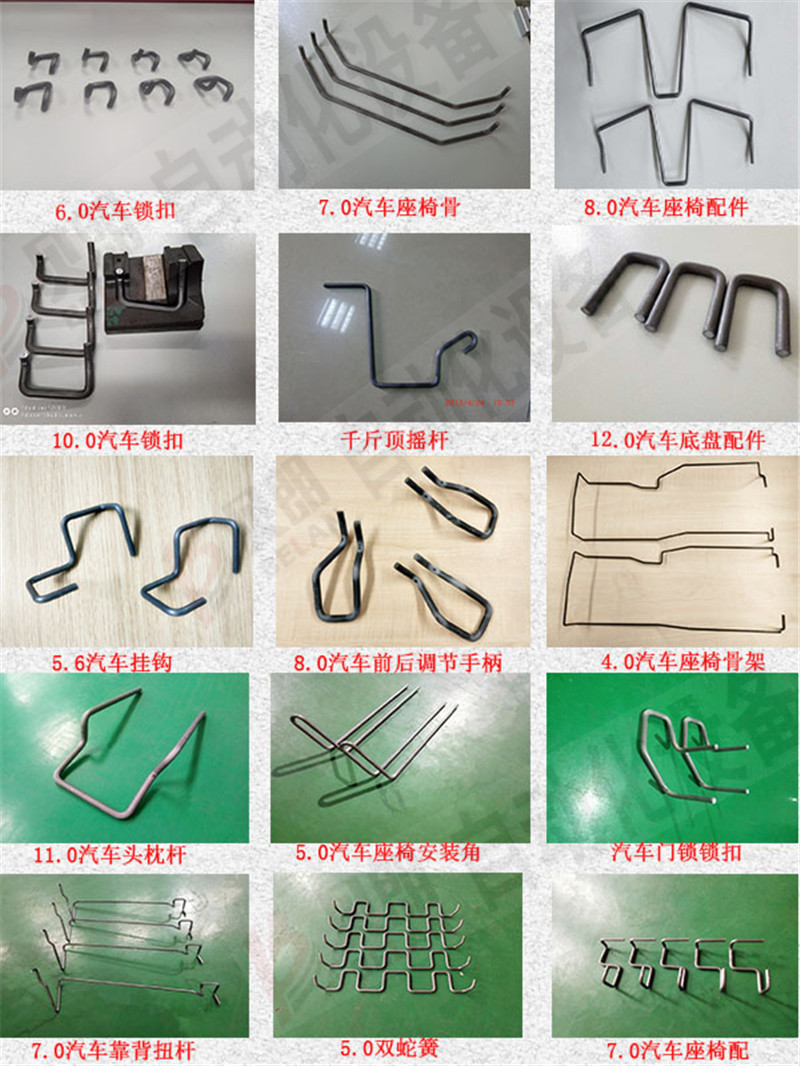

还可以完成更多产品
