贝朗自动化厂家研发生产推出的双头线材折弯机，是针对金属线材进行2D、3D以及双头线材折弯成型的全自动数控设备。

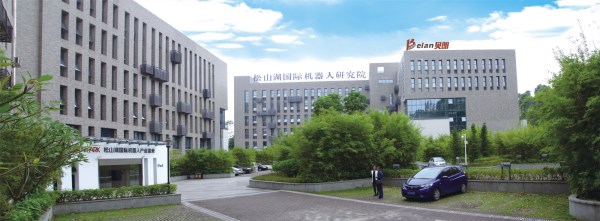

贝朗自动化外景

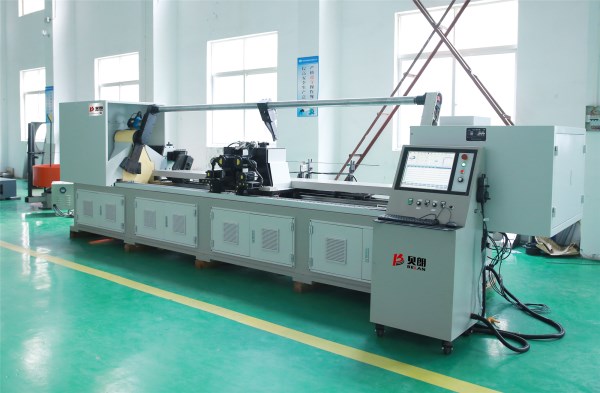

双头线材折弯机

◎双头线材折弯机BL-2T-12800主要功能和特点：

1、采用台湾进口电脑控制系统和进口高速伺服电机；

2、电脑为中文、英文(可选)界面，易操作，定位准确，所有电机可同步或单独运行；

3、设有精度检测跟踪装置，如有不合格的产品能够自动?；?；

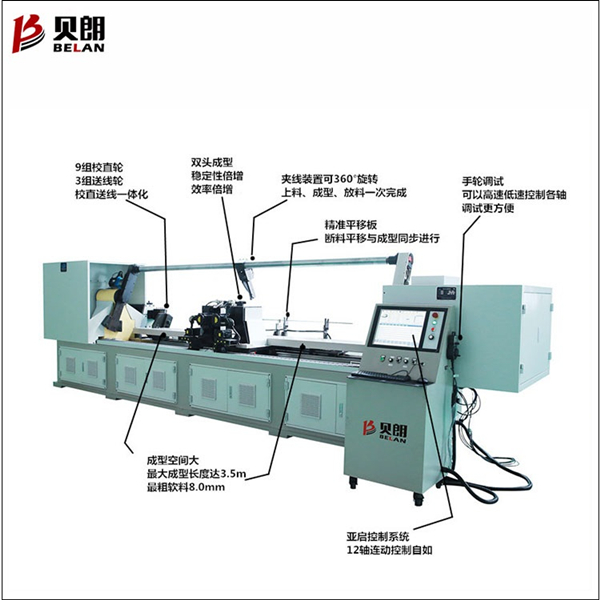

双头线材折弯机示意图

4、根据荧光屏上的工作情况，可以随时对产品的外径角度进行修正；

5、机械具备自动润滑供油设计，保证设备的长时间运行；

6、当无线、断线、缠线时有自动?；杓萍跋呒茏远铀俟δ?，令生产更轻松；

7、适用于生产：主要针对汽车零部件行业生产汽车座椅后排钢丝、汽车2.0的发泡钢丝、汽车双蛇形簧；

以及折长形的四方框和各种对称的或者不对称长件钢丝产品。比传统单头设备做长件产品明显速度快，稳定性高。

◎双头线材折弯机主要技术参数：

型号（Model No.）	BL-2T-12400		BL-2T-12800
轴数 No. of Axis	12轴		12轴
加工线径 input OD of Wire	硬料hard material Φ2.0 ～ φ4.0mm	软料soft material Φ3.0 ～ φ6.0mm	硬料hard material Φ3.0 ～ φ6.0mm	软料soft material Φ3.0 ～ φ8.0mm
送线轮数 No. of Feeding Round	3组		3组
送线轴伺服电机功率 Power of Wire Feeding Motor	5.5KW		3.5KW
(左/右)转线电机功率 Power of Turning Motor	2.7KW		2.7KW
(左/右)折角电机功率 (left/right) Angle motor power	1.0KW		2.0KW
(左/右)平移电机功率 (left/right) shift motor power	1.5KW		2.7KW
(左/右)折角升降电机功率 Power of Angle Control Motor	1.0KW		1.0KW
平移电机功率 shift motor power	1.0KW		1.5KW
夹线旋转功率 Rotary power of the clamp	1.0KW		2.0KW
切刀电机功率 Power of Wire Cuter Motor	1.0KW		1.0KW
送线精度 Wire feeding accuracy	300mm±0.1		300mm±0.1
展开长度 Maximum expanded length	1000.0mm		3600.0mm
机器重量 Weight of Machine	3800KG		5500KG
输入电源 Input Power	380V/50HZ/3PH		380V/50HZ/3PH
机器尺寸（长度X宽度X高度） Size of Machine	3000mm X 1500mm X 1600mm		8000mm X 1500mm X 1600mm

◎下面图表是双头线材折弯机配置详情：

配件名称 Part name	品牌产地 Brand origin
伺服电机、编码器Servo motor, encoder	SANYO
直线滑轨 Straight rail	台湾上银 Taiwan
开关电源 Switching power supply	台湾明纬 Taiwan
荧光屏 Screen	台湾犹大 Taiwan
变频器 Frequency converter	台湾台达 Taiwan
数控系统 Numerical control system	台湾益图 Taiwan
轴承 Bearing	日本NSK Japan NSK
减速机 Reducer	德国?？ㄌ?/span>/台湾品宏 Germany/Taiwan
机座材质 Base material	A3钢料 A3 Steel
键盘 keyboard	罗技 Luoji
电脑主板 Motherboard	台湾 Taiwan
滚珠丝杆 Ball screw rod	台湾上银 Taiwan
